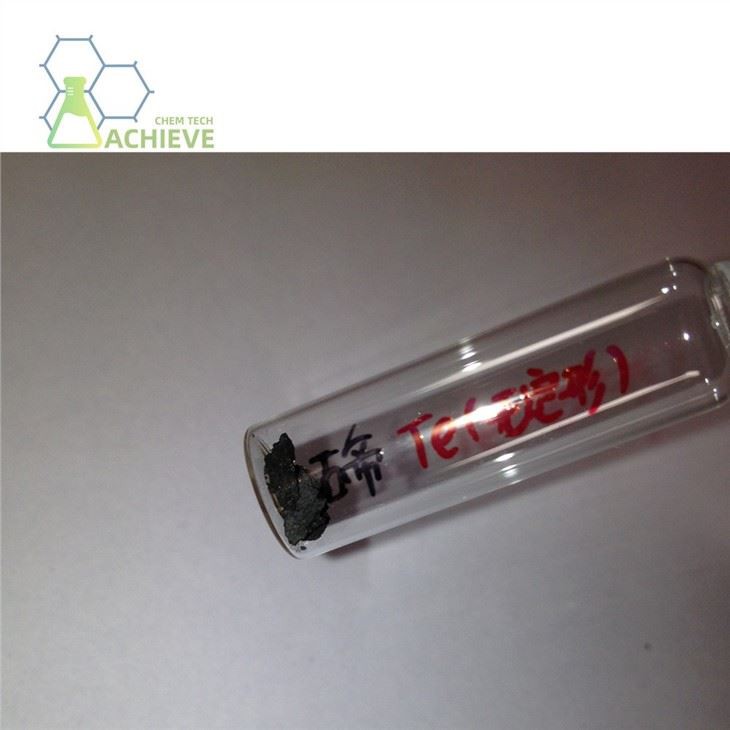

Tellurium Powder Cas 13494-80-9

Telurium industri menggiling menjadi bubuk di mortar tinggi, memuatnya ke dalam perahu kuarsa, dan memberi makan kapal kuarsa ke bagian depan tabung kuarsa.

Suntikkan gas hidrogen ke dalam tabung kuarsa dan panaskan perahu kuarsa sampai secara bertahap mencapai panas merah, di mana titik telurium meleleh.

Setelah sekitar 90% evaporat Tellurium, hentikan pemanasan dan terus memperkenalkan gas hidrogen untuk mendinginkan sistem dalam aliran hidrogen.

Mengikis produk dari dinding tabung kuarsa menghasilkan tellurium murni awal, sementara kotoran yang tidak mudah menguap dalam bahan baku tetap dalam residu.

Larutkan telurium murni awal dalam asam klorida terkonsentrasi yang mengandung sejumlah kecil asam nitrat pekat, dan panas untuk waktu yang lama untuk menguraikan dan menghilangkan asam nitrat berlebih.

Encerkan dengan air sampai hidrolisis tidak terjadi, dan menyaring untuk menghilangkan kotoran yang tidak larut. Menambahkan larutan hidrat hidrat ke filtrat dapat mengendapkan telurium bubuk.

Setelah mencurahkan larutan, cuci dengan air terlebih dahulu, lalu dengan etanol. Setelah pengeringan, keringkan dalam pengering yang mengandung asam sulfat pekat.

Larutkan telurium bubuk yang diperoleh dalam asam nitrat 40% pada suhu tidak melebihi 70 derajat. Jika suhunya terlalu tinggi, sejumlah besar TEO2 akan mengendap.

Larutan terkonsentrasi dapat mengendapkan kristal nitrat dasar TE2O3 (OH) NO3. Kristal -kristal ini direkristalisasi sekali dalam asam nitrat dengan konsentrasi yang sama, dikeringkan, dan ditempatkan dalam wadah keramik. Mereka kemudian dibakar dalam tungku listrik untuk membentuk teo2.

Larutkan TEO2 ini dalam asam hidroklorat 25%, tambahkan larutan hidrazin hidrat untuk reduksi, endapan bubuk telurium, dan cuci dan keringkan sesuai dengan metode di atas. Tellurium ini mudah dioksidasi untuk membentuk TEO2. Untuk mencegah oksidasi, dapat dimuat ke dalam perahu kuarsa dan meleleh dalam aliran gas hidrogen murni. Sambil mempertahankan keadaan cair, gas hidrogen dapat terus diperkenalkan untuk membuat permukaannya benar -benar mengkilap.

Pada 1782, ahli mineral Jerman Miller von Reichstein menemukan zat yang tidak diketahui saat mempelajari bijih emas Jerman.

Pada 1782, ahli mineral Austria Reichenstein dikirim ke Transylvania sebagai direktur pertambangan. Sebuah mineral baru telah ditemukan di tambang emas Zlatna setempat, dan Reichenstein menemukan Tellurium sambil menentukan komposisinya. Berdasarkan warna dan sifat fisiknya, mantan direktur pertambangan Rupprecht percaya bahwa bijih mengandung antimon alami. Setelah memeriksanya, Reichenstein percaya bahwa jenis bijih ini tidak mengandung antimon, tetapi mengandung bismuth sulfida. Setelah satu tahun analisis, Reichenstein melaporkan bahwa bijih ini tidak mengandung bismuth sulfida, tetapi mengandung senyawa yang terbentuk dari emas dan elemen yang tidak diketahui dengan sifat yang mirip dengan antimon. Setelah itu, Reichenstein melakukan lebih dari 50 percobaan selama 3 tahun untuk mengklarifikasi sifat -sifat senyawa.

Pada 1798, Klaprault Jerman mengkonfirmasi penemuan ini dan mengukur sifat -sifat bahan ini, yang dinamai tellurium menurut Tellus Latin (Bumi).

Pada 1782, Miller, pengawas tambang di ibukota Austria Wina, mengekstraksi Tellurium dari bijih ini. Awalnya, ia secara keliru percaya itu sebagai antimon, tetapi kemudian menemukan bahwa sifat -sifatnya berbeda dari antimon, sehingga mengkonfirmasi sebagai elemen logam baru. Untuk mendapatkan konfirmasi dari orang lain, Miller pernah mengirim sampel kecil ke ahli kimia Swedia Bergman. Karena sejumlah kecil sampel, Bergman hanya dapat membuktikan bahwa itu bukan antimon. Penemuan Miller diabaikan.

Pada 25 Januari 1798, Craprott memperkenalkan kembali elemen yang terlupakan ini saat membaca makalah di tambang emas Transylvania di Berlin Academy of Sciences. Dia membubarkan mineral ini di Aqua Regia dan menggunakan kelebihan alkali untuk mengendapkannya, menghilangkan emas dan besi. Dalam endapan itu, ia menemukan elemen baru ini dan menamainya Tellurium, dengan simbol elemen te.
